zkEVM设计 优化和应用

作者:

时间:1900/1/1 0:00:00

在最新的 ZKP Mooc 课程中,Scroll 的联合创始人张烨发表了关于 zkEVM 设计,优化和应用的演讲。Scroll 在构建以太坊等效的ZK-Rollup,在字节码级别的兼容,直接支持所有现有的工具。

原文:Ye Zhang

编译:F.F

以下是视频的听录文字版本

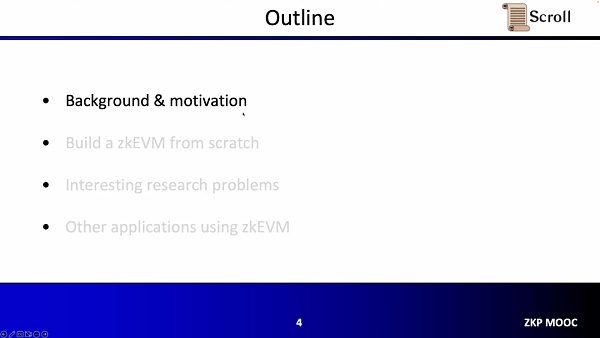

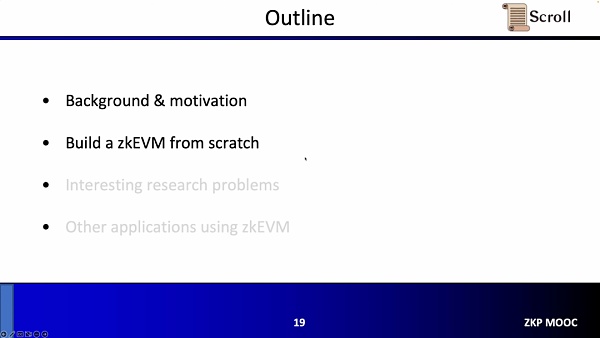

演讲分成四个部分,第一部分张烨介绍了开发背景以及我们为什么首先需要zkEVM以及为什么它在最近两年间变得如此受欢迎,第二部分通过一个完整的流程,讲解如何从头开始构建zkEVM包括算术化和证明系统,第三部分通过一些有趣的研究问题来谈论了Scroll 在构建 zkEVM时遇到的问题,最后介绍了一些其他使用zkEVM的应用。

背景和动机

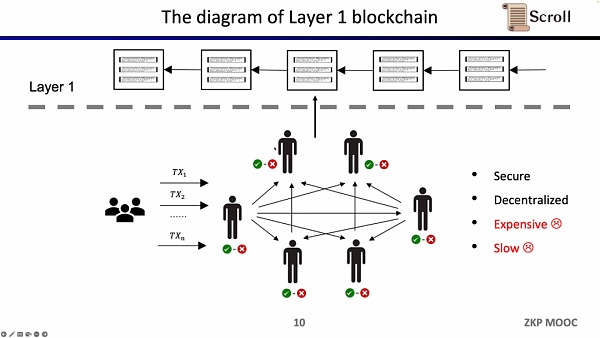

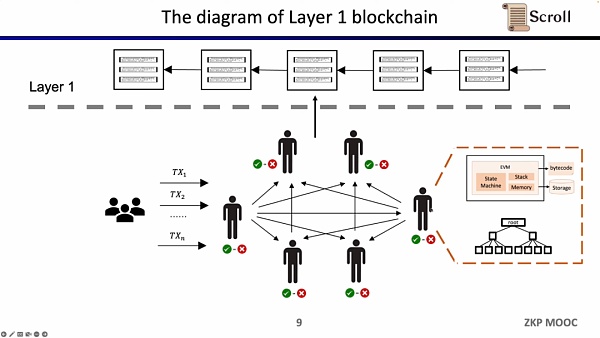

传统的Layer 1 区块链会有一些节点通过P2P网络共同维护。他们在收到用户的交易时,会在EVM的虚拟机内执行,读取调用合约和存储,并依照交易更新全局的状态树。

这样的架构的优势在于去中心化和安全性,缺陷就是在L1上的交易手续费昂贵,并且交易确认缓慢。

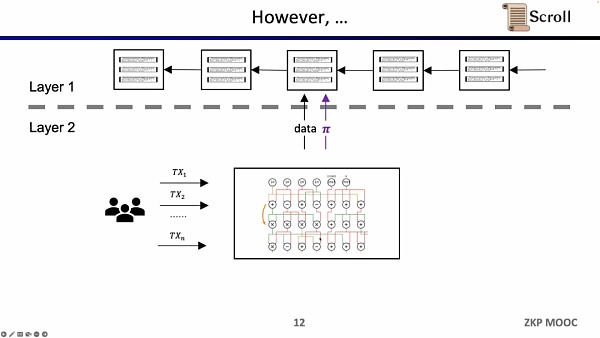

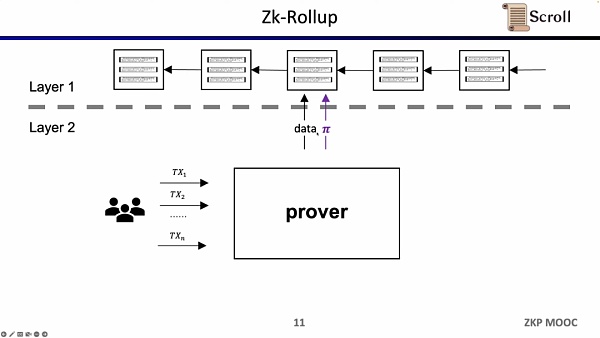

ZK-Rollup的架构中,L2 网络只需将数据和验证数据正确性的证明上传至 L1,其中证明通过零知识证明电路计算而来。

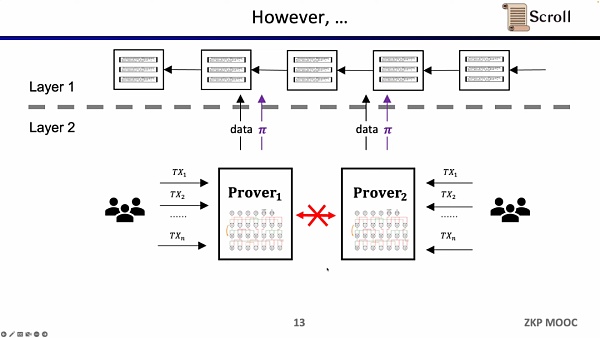

在早期的ZK-Rollup中,电路是针对特定应用而设计,用户需要将交易发送给不同的证明者,然后不同应用的ZK-Rollup再将自己的数据和证明提交至L1。这样带来的问题是,丧失了原先 L1 合约的可组合性。

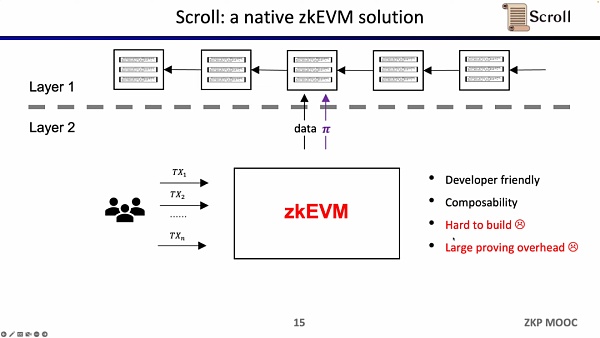

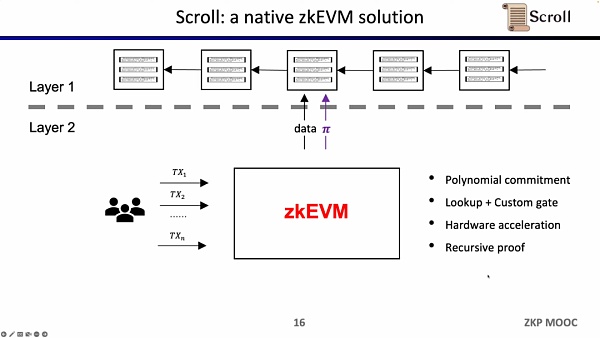

Scroll 所要做的是原生的zkEVM方案,是一种通用型的ZK-Rollup。这样不仅对用户而言更友好,对于开发者而言也可以获得在L1上的开发体验。当然这背后的开发难度非常之大,并且现在的证明生成的代价也非常高。

幸运的是,零知识证明的效率在过去两年里已经大幅提高了,这也是为什么在最近两年zkEVM变得如此受欢迎。至少有四个原因让它变得可行,第一是多项式承诺的出现,在原先Groth16证明系统下,约束的规模非常之庞大,而多项式承诺可以支持更高阶的约束,缩小证明规模;第二是查找表和自定义门的出现,可以支持更灵活的设计,使证明更加高效;第三是硬件加速方面的突破,通过GPU,FPGA和ASIC可以将证明时间缩短1-2个数量级,第四是在递归证明下,可以将多个证明压缩成一个证明,使得证明变得更小更易于验证。所以结合这四个因素,零知识证明的生成效率要比两年前高出三个数量级,这也是 Scoll 的起源。

IDEX宣布构建基于Polygon zkEVM的Layer-2命名为“Xchain”:金色财经报道,IDEX宣布计划构建一条基于Polygon zkEVM的Layer-2,名为Xchain。目前处于测试网阶段,该区块链正在基于PolygonSupernets软件堆栈的zkEVM进行开发,旨在提供一个去中心化的永续交易平台。[2023/7/7 22:22:25]

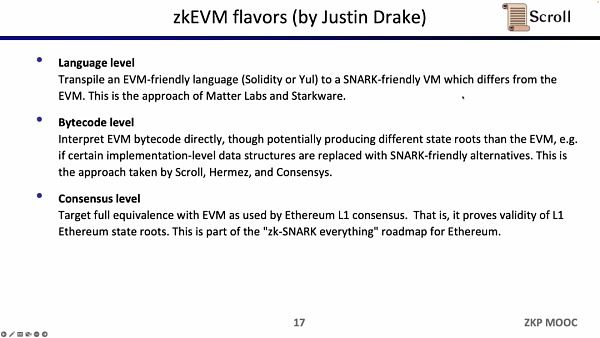

根据Justin Drake的定义,zkEVM可以分为三类,第一类是语言级别的兼容,主要原因是EVM不是为ZK而设计,有很多对ZK不友好的操作码,因此会造成大量的额外开销。因此像Starkware和zkSync选择在语言层面将Solidity或者Yul编译到ZK友好的编译器中。

第二类是 Scroll 在做的字节码层面的兼容,是直接证明EVM的字节码处理正确与否,直接继承了以太坊的执行环境。在这里可做的一些取舍是,使用和EVM不一样的状态根,例如使用ZK友好的数据结构。Hermez 和 Consensys 也在做类似的事情。

第三类是共识层面的兼容,这里的取舍在于不仅需要保持 EVM 不变,还包括储存结构等实现以太坊完全兼容,代价是需要更长的证明时间。而Scroll 正在和以太坊基金会的 PSE 团队合作构建,来实现以太坊的ZK化

从 0 到 1 构建 zkEVM

第二部分,张烨向大家展示了如何从零开始建立ZKVM。

完整流程

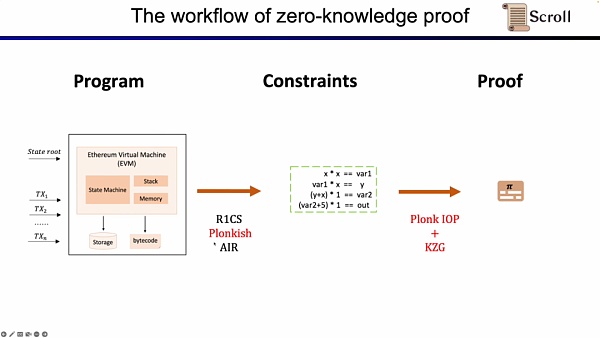

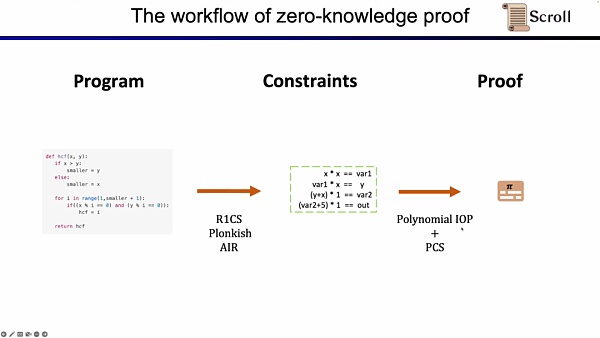

首先,在ZKP的前端部分,你需要通过数学的算术化来表示你的计算,最常用的就是线性的R1CS,以及Plonkish 和 AIR。通过算术化得到约束后,在ZKP的后端你需要运行证明算法,来证明计算正确性,这里列举了最常用的多项式交互式谕示证明 (Polynomial IOP) 和多项式承诺方案 (PCS)。

在这里我们需要证明 zkEVM,Scroll 使用的是Plonkish,Plonk IOP,以及KZG的组合。

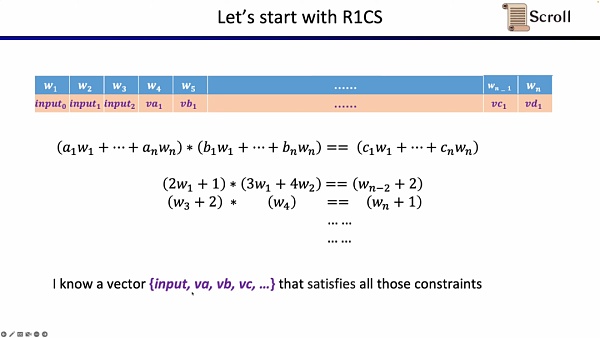

为了理解我们为什么使用这三者的方案。我们首先从最简单的 R1CS 开始,R1CS中的约束,是线性组合乘以线性组合等于线性结合。你可以加上任何变量的线性组合而没有额外的开销,但是在每个约束中阶数最大是2。因此对于阶数较高的运算,需要的约束就越多。

Sui生态游戏Abyss World将扩展至Polygon zkEVM:6月29日消息,Sui生态RPG开放世界游戏Abyss World宣布将基于Polygon zkEVM来打造其游戏,并将与Polygon Gaming合作提升基于区块链的游戏。[2023/6/29 22:08:16]

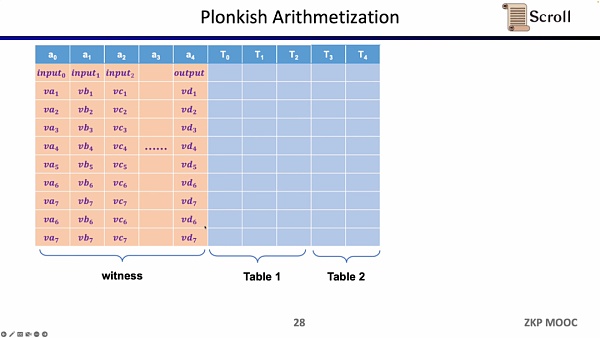

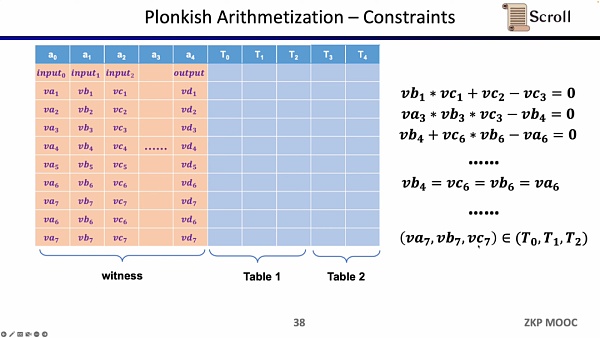

而在 Plonkish 中,你需要将所有的变量填入表格,包括输入,输出以及中间变量的见证。在此之上,你可以定义不同的约束。在 Plonkish 中有三种类型的约束可以使用。

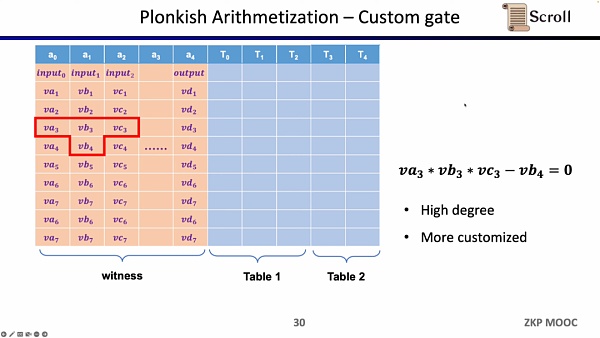

第一种约束是自定义门(Custom Gate),你可以定义不同单元格之间的多项式约束关系,例如 va3 * vb3 * vc3 - vb4 =0。相比R1CS来说,阶数可以更高,因为你可以定义任何一个变量的约束,并且可以定义一些非常不一样的约束。

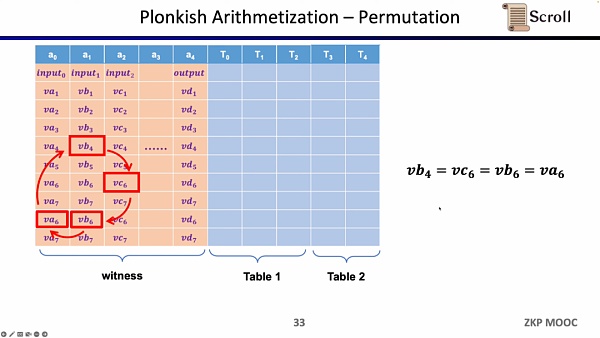

第二种约束是 Permuation,即等价性校验 (equality checks)。可以用来检查不同单元格的等价性,常用于关联电路中的不同门,比如证明上一个门的输出等于下一个门的输入。

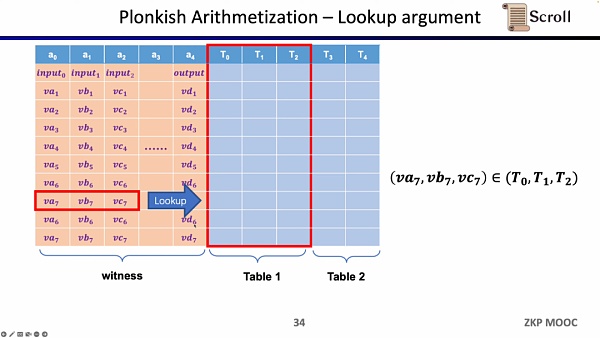

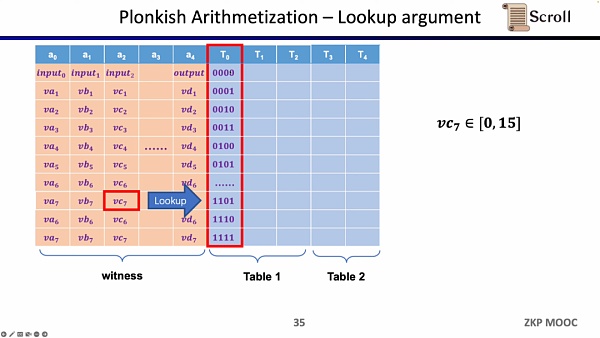

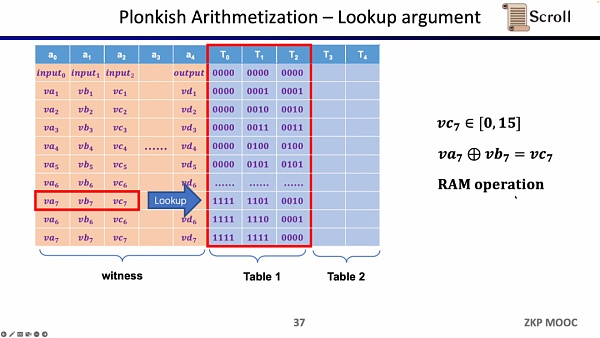

最后一种约束是查找表 (Lookup Table)。我们可以将查找表理解成变量之间存在一个关系,该关系可以表示成一个表。例如我们想要证明 vc7 在 0-15 范围内,在R1CS中你首先需要把这个数值分解为4位二进制,然后证明每位在0-1的范围内,这将需要四个约束。而在 Plonkish中,你可以将所有可能的范围列在同一列,只需要证明vc7属于该列即可,这对范围证明非常高效,在zkEVM中,查找表对于证明内存读写非常有用。

小结一下,Plonkish 同时支持自定义门,等价性校验和查找表,可以非常灵活的满足不同的电路需要。简单对比下STARK,STARK中每一行是一个约束,约束需要表示行与行之间的状态转换,但 Plonkish 中的自定义约束灵活性显然更高。

Ankr将在Polygon zkEVM推出后提供RPC连接:3月17日消息,Web3 基础设施提供商 Ankr 将在 3 月 27 日 Polygon zkEVM 推出后提供 RPC 连接,Ankr 还将通过启动 RPC 连接到 zkEVM 测试网与主网,使开发者能够在以太坊扩容方案上建设。[2023/3/18 13:11:28]

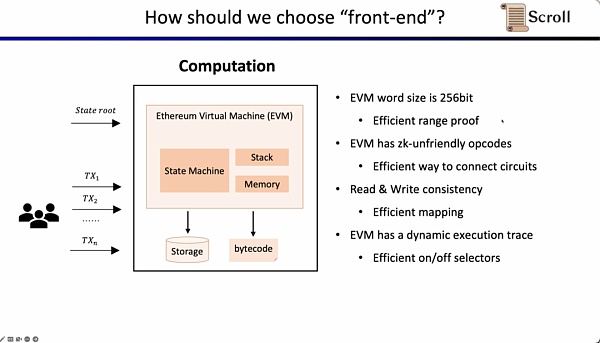

现在的问题是在zkEVM中,我们如何选择前端。对于zkEVM主要有四个挑战。第一个挑战是EVM的字段是256位,这意味着需要高效得对变量进行范围约束;第二个挑战是EVM有很多ZK不友好的操作码,因此需要非常大规模的约束来证明这些操作码,例如Keccak-256;第三个挑战是内存读写问题,你需要一些有效的映射来证明你所读取的和之前所写入的是一致的;第四个挑战是EVM的执行踪迹是动态变化的,因此我们需要自定义门来适配不同的执行踪迹。出于上述的考虑,我们选择了 Plonkish。

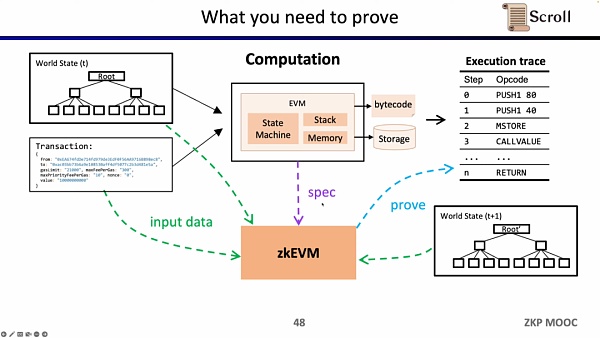

接下来,我们看zkEVM的完整流程,基于初始的全局状态树,一笔新的交易进来后,EVM会读取存储和调用的合约的字节码,根据交易生成相应的执行踪迹例如PUSH, PUSH, STORE, CALLVALUE,然后逐步执行更新全局状态,得到交易后的全局状态树。而zkEVM是将初始的全局状态树,交易本身,以及交易后的全局状态树作为输入,根据EVM的规范,来证明执行踪迹的执行正确性。

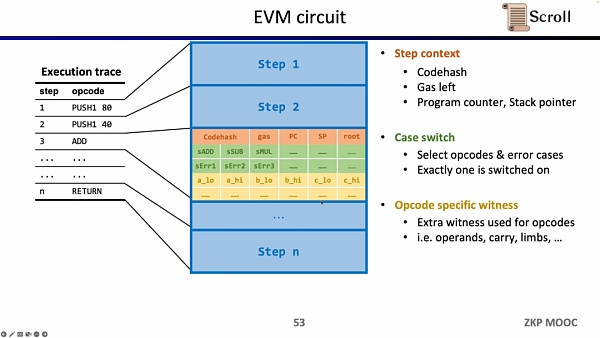

深入EVM电路细节,每一步执行踪迹都有对应的电路约束。具体来说,每一步的电路约束包含 Step Context,Case Switch,Opcode Specific Witness。Step Context 包含执行踪迹对应的codehash,剩余gas和计数器;Case Switch 包含所有的操作码,所有的错误情况,以及该步的相应操作;Opcode Specific Witness 包含了操作码所需的额外见证,例如运算数等。

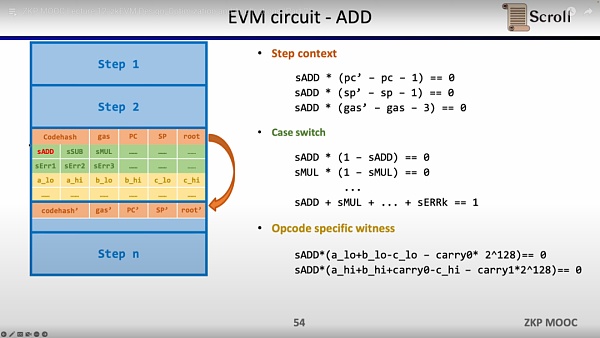

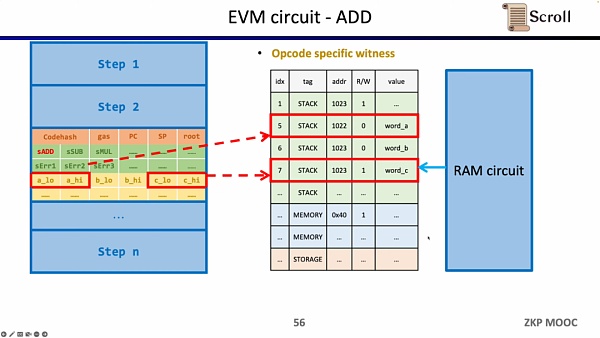

以简单的加法为例,需要确保加法的操作码的控制变量sADD设置为1,其他操作码控制变量均为零。在 Step Context 中,通过设置 gas' - gas - 3 = 0 来约束消耗的 gas 等于 3, 同理约束计数器,栈指针在该步后累加1;在 Case Switch 中,通过操作码控制变量和为1来约束该步为加法操作;在 Opcode Specific Witness 中,对运算数的实际加法进行约束。

多链DEX ZKEX已上线测试网2.0版本,并推出用户激励计划:1月9日消息,Layer2零知识证明多链订单薄DEX ZKEX已上线测试网2.0版本,更新包括:交易执行速度提高10倍的新匹配引擎、对移动端友好的界面设计,移动端钱包存款功能,地址簿,更多代币以及在L2网络上更高的可靠性和正常运行时间。此外,ZKEX推出用户改进激励计划,完成任务提供反馈者有机会获得积分、NFT、空投赠品等奖励。[2023/1/9 11:02:27]

此外还需要额外的电路约束,来保证运算数从内存读取的正确性。这里我们首先需要构建一个查找表来证明运算数属于内存。并通过内存电路(RAM Circuit)来验证内存表的正确性。

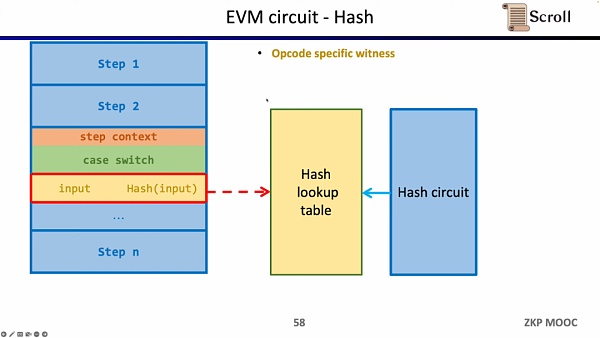

同样的方法可以适用于zk不友好的哈希函数,构建哈希函数的查找表,将执行踪迹中的哈希输入和输出映射到查找表,利用额外的哈希电路 (Hash Circuit) 来验证哈希查找表的正确性。

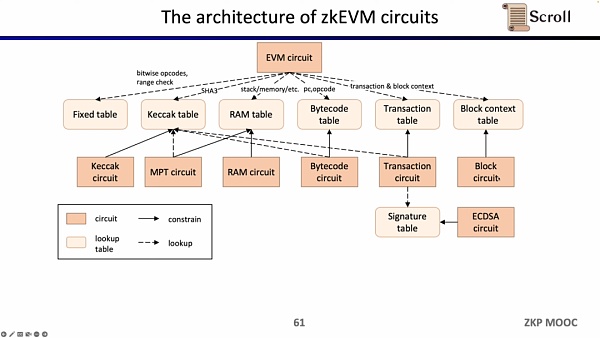

现在我们来看zkEVM的电路架构,核心的EVM电路用于约束执行踪迹每一步的正确性,在一些EVM电路约束难度较大的地方,我们通过查找表来映射,包括Fixed Table, Keccak Table, RAM Table, Bytecode, Transaction, Block Context,然后利用单独的电路来约束这些查找表,例如 Keccak 电路用于约束 Keccak 表。

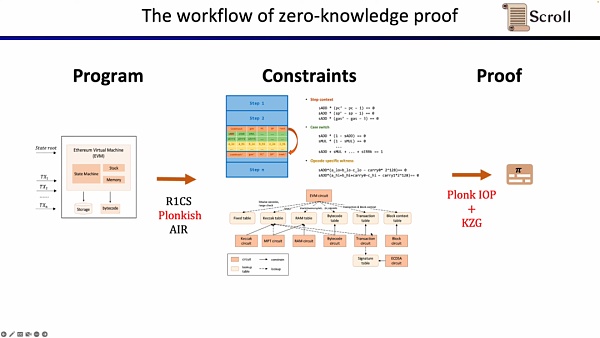

小结一下,zkEVM的完整工作流如下图所示。

证明系统

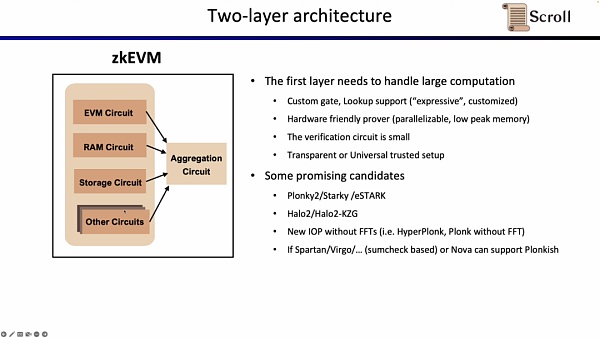

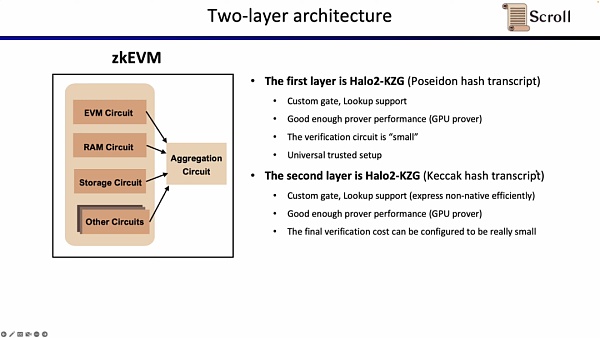

因为在L1上直接验证上述的EVM电路,内存电路,存储电路等,开销巨大,Scroll 的证明系统采用了两层架构。

第一层负责直接证明EVM本身,需要大量的计算来生成证明。因此第一层证明系统要求支持自定义门和查找表,对硬件加速友好,在低峰值内存下并行生成计算,且验证电路规模小,可以快速验证。有前景的可选方案包括Plonky2,Starky,eSTARK,它们前端基本上都使用 Plonk,但后端可能使用了FRI,并且都满足上述的四个特性。另一类可选的方案包括Zcash所开发的Halo2,以及KZG版本的Halo2。

还有一些新的证明系统也有很有前景,例如最近移除了 FFT 的 HyperPlonk,而NOVA证明系统可以做到更小的递归证明。但它们在研究中只支持R1CS,如果他们未来可以支持 Plonkish 并且应用于实践,将非常实用高效。

声音 | 外媒:William Zietzke在对美国国税局调查其Bitstamp帐户的诉讼中败诉:加利福尼亚州联邦法院最近裁定,在特定情况下,美国国税局(IRS)向加密货币交易所Bitstamp提出的请求是合法的。法官认为,对IRS提起诉讼的William Zietzke提出的大多数论点都是没有根据的。据悉,IRS在对William Zietzke的调查过程中,美国国税局发现他没有告知他当时拥有的Bitstamp帐户。这促使政府机构要求Bitstamp提供有关Zietzke所持财产以及与其所有交易有关的公共密钥数据。这些信息被认为对协助调查他是否隐瞒资产很重要。(bitcoinexchangeguide)[2019/11/30]

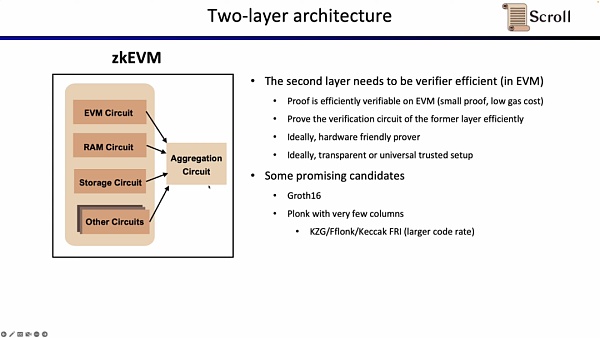

第二层证明系统用于证明第一层证明的正确性,需要可以在EVM中高效进行验证,理想情况下,最好也是硬件加速友好并且支持transparent或者universal setup。有前景的可选方案包括Groth16和列数较少的Plonkish证明系统。Groth16仍然是目前研究中证明效率极高的代表,而Plonkish证明系统在列数较少的情况下,也可以达到较高的证明效率。

在Scroll,我们在两层证明系统中我们都采用了Halo2-KZG证明系统。因为Halo2-KZG可以支持自定义门和查找表,在GPU硬件加速下性能良好,且验证电路规模小,可以快速验证。区别在于我们在第一层证明系统中我们使用了Poseidon哈希,进一步提高证明效率,而第二层证明系统因为直接在以太坊上验证,仍然使用了 Keccak 哈希。Scroll 也在探索多层证明系统的可能性,来进一步聚合第二层证明系统生成的聚合证明。

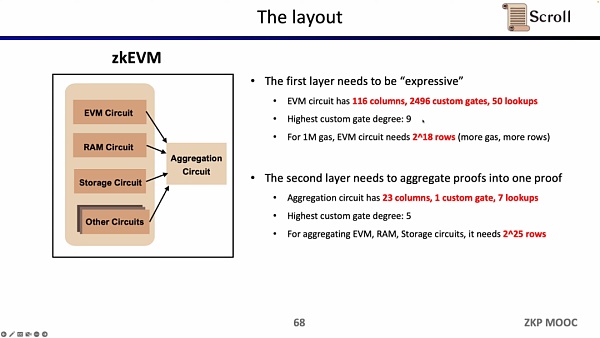

当前实现下,Scroll 的第一层证明系统EVM电路有 116 列,2496 个自定义门,50 个查找表,最高阶数为9,1M Gas下需要2^18行;而第二层证明系统的聚合电路仅有 23 列,1个自定义门,7 个查找表,最高阶数为 5 ,为了聚合EVM电路,内存电路,存储电路,需要2^25行。

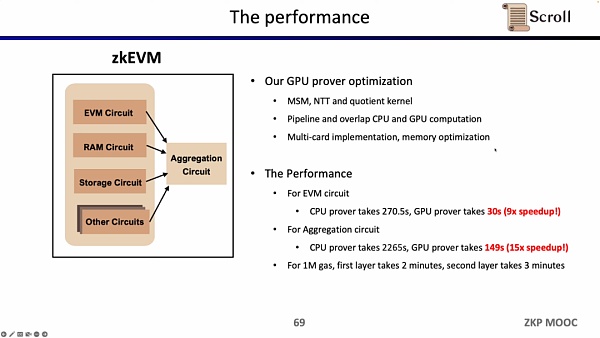

Scroll 在 GPU 硬件加速方面也做了非常多的研究和优化工作,对于EVM电路,优化后的GPU证明者仅需30s,相较CPU证明者提升了9倍的效率;而对于聚合电路,优化后的GPU证明者仅需149s,相较CPU提升了15倍的效率。在当前的优化条件下, 1M Gas 第一层证明系统大约需要 2 分钟,第二层证明系统大约需要 3 分钟。

有趣的研究问题

第三部分,张烨谈论了一些Scroll 在构建 zkEVM 过程中有趣的研究问题,从前端的算术化电路到证明者的实现。

电路

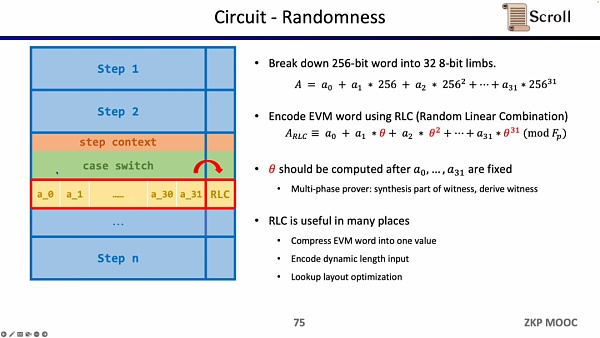

首先是电路中的随机性,因为 EVM 字段是256位,我们需要将其拆分成 32 个 8 位的字段,从而更高效得进行范围证明。随后我们使用随机线性组合(Random Linear Combination, RLC)的方法,利用随机数将32个字段编码成1个,只需要验证该字段就可以验证原始的256位字段。但是问题在于随机数的生成需要在拆分字段之后,才能确保不被篡改。因此 Scroll 和 PSE 团队提出了多阶段证明者的方案,来确保在字段拆分之后,再利用随机数生成RLC,该方案被封装在了 Challenge API 中。RLC在zkEVM中有许多应用场景,不仅可以压缩EVM字段成一个字段,也可以加密不定长的输入,或是优化查找表的布局,但仍然有许多开放性的问题需要解决。

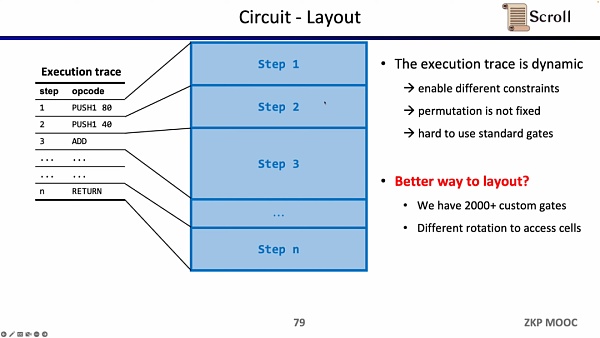

电路方面第二个有趣的研究问题是电路布局。Scroll 前端之所以采用 Plonkish,是因为EVM的执行踪迹是动态变化的,需要能支持不同的约束,变化的等价性检验,而R1CS的标准化门需要更大的电路规模来实现。但Scroll 目前使用了 2000 多个自定义门来满足动态变化的执行踪迹,也在探索如何进一步优化电路布局,包括将 Opcode 拆分成 Micro Opcode,或是复用相同表格内的单元格。

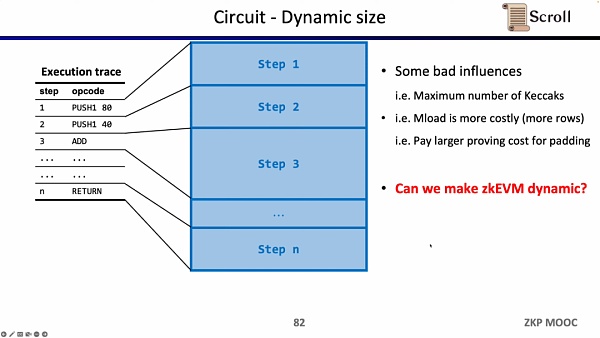

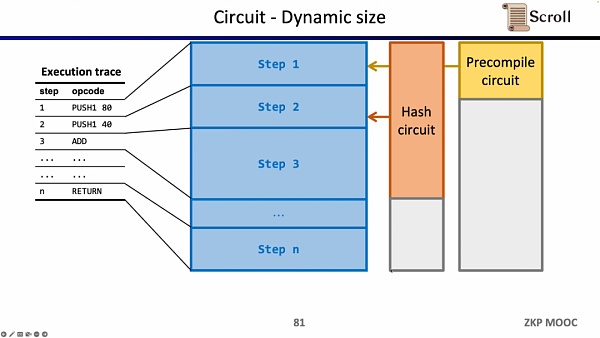

电路方面第三个有趣的研究问题是动态规模。因为不同的操作码的电路规模不同,但为了满足动态变化的执行踪迹,每一步的操作码都需要满足最大的电路规模,例如Keccak哈希,因此我们实际上付出了额外的开销。假设我们可以使zkEVM动态适应动态变化的执行踪迹,这将节省不必要的开销。

证明者

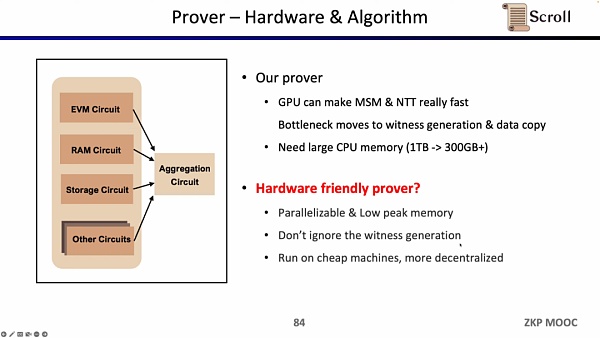

在证明者方面,Scroll 在 GPU 加速上已经对MSM和NTT进行了大量的优化,但现在的瓶颈转移到了见证生成和复制数据这块。因为假设MSM和NTT占据了80%的证明时间,即使硬件加速可以将这部分效率提升若干个数量级,但原先见证生成和复制数据20%的证明时间将变成新的瓶颈所在。证明者的另一个问题是需要大量的内存,因此也需要探索更便宜更去中心化的硬件方案。

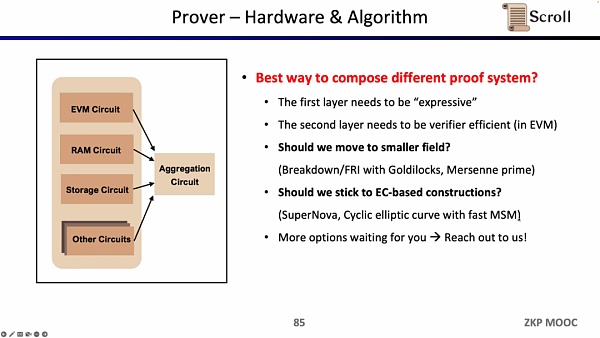

同时Scroll 也在探索硬件加速和证明算法方面,来提升证明者的效率。目前主要有两个大方向,或是切换至更小的域,例如使用64位的Goldilocks域,32位的梅森数(Mersenne Prime)等,或是坚持基于椭圆曲线(EC)的新证明系统,例如SuperNova。当然也有其他的一些别的可能路径,欢迎有想法的朋友直接联系Scroll。

安全性

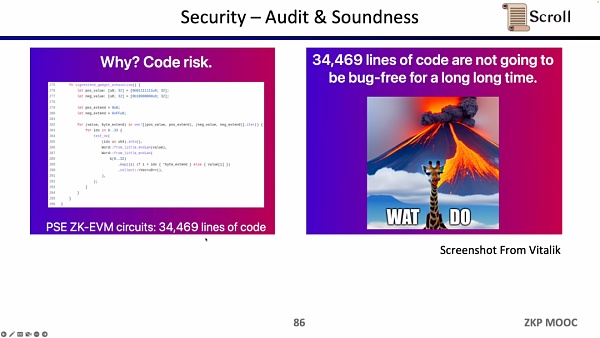

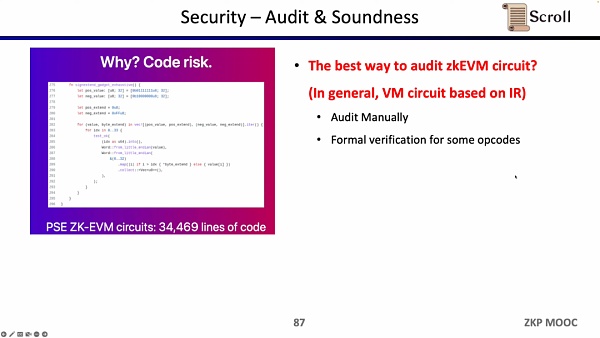

在构建zkEVM时,安全性是至关重要的。PSE 和 Scroll 共同构建的zkEVM有大约3万4千行代码,从软件工程角度,这些复杂的代码库在很长一段时间内是不可能没有漏洞的。Scroll 目前在通过大量的审计,包括业内最顶尖的审计公司,来审核 zkEVM 的代码库。

其他使用zkEVM的应用

第四部分探讨了其他一些使用了zkEVM的应用。

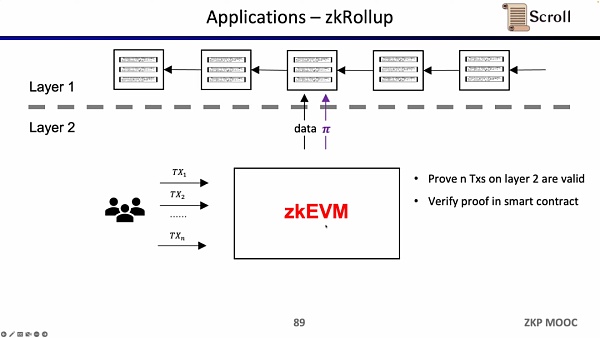

在zkRollup的架构中,我们通过在L1的智能合约,来验证在 L2 上的n笔交易是有效的。

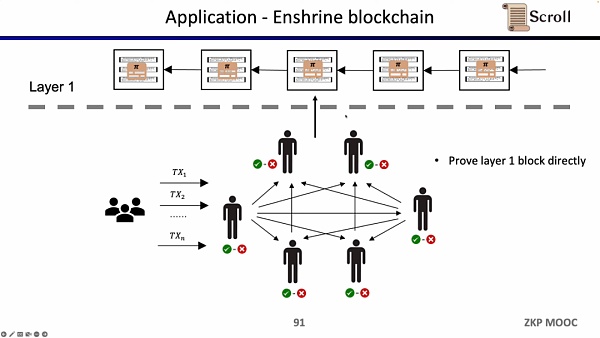

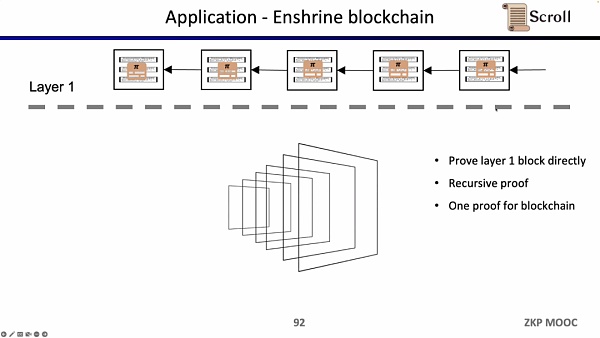

如果我们直接验证L1的区块,那么L1的节点就不需要重复执行交易,只需要验证每一个区块证明的有效性。这样的架构方案称为 Enshrine Blockchain。目前在以太坊上直接实现难度非常之大,因为需要验证整个以太坊区块,其中会包括验证大量签名,随之带来更长的证明时间和更低的安全性。当然也已经有一些其他公链在通过递归证明,使用单个证明,来验证整个区块链,例如Mina。

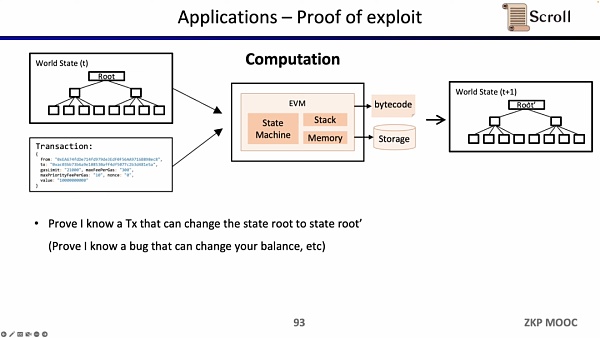

因为zkEVM可以证明状态转换,它也可以被白帽所利用,来证明自己知道某些智能合约的漏洞,寻求项目方的赏金。

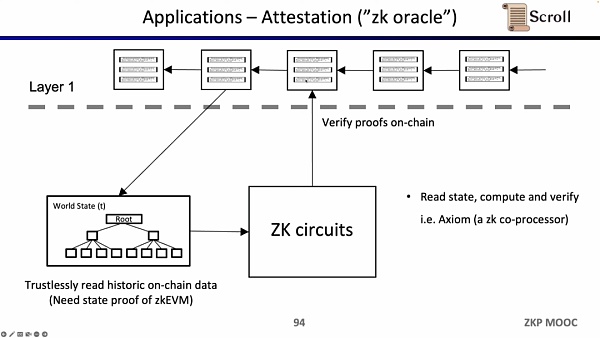

最后一个用例是,是通过零知识证明来证明对历史数据的声明,作为预言机来使用,目前Axiom正在做这方面的产品。最近的ETHBeijing 黑客松上,GasLockR团队正是利用了这一特性,证明了历史的Gas开销。

最后,Scroll 正在构建zkRollup的以太坊通用扩容解决方案,使用了非常先进的算术化电路和证明系统,并且通过硬件加速构建快速的验证器,证明递归。目前Alpha测试网已经上线,并稳定运行了很长时间。
